Tethered Drone · Quadcopter
KTD-10

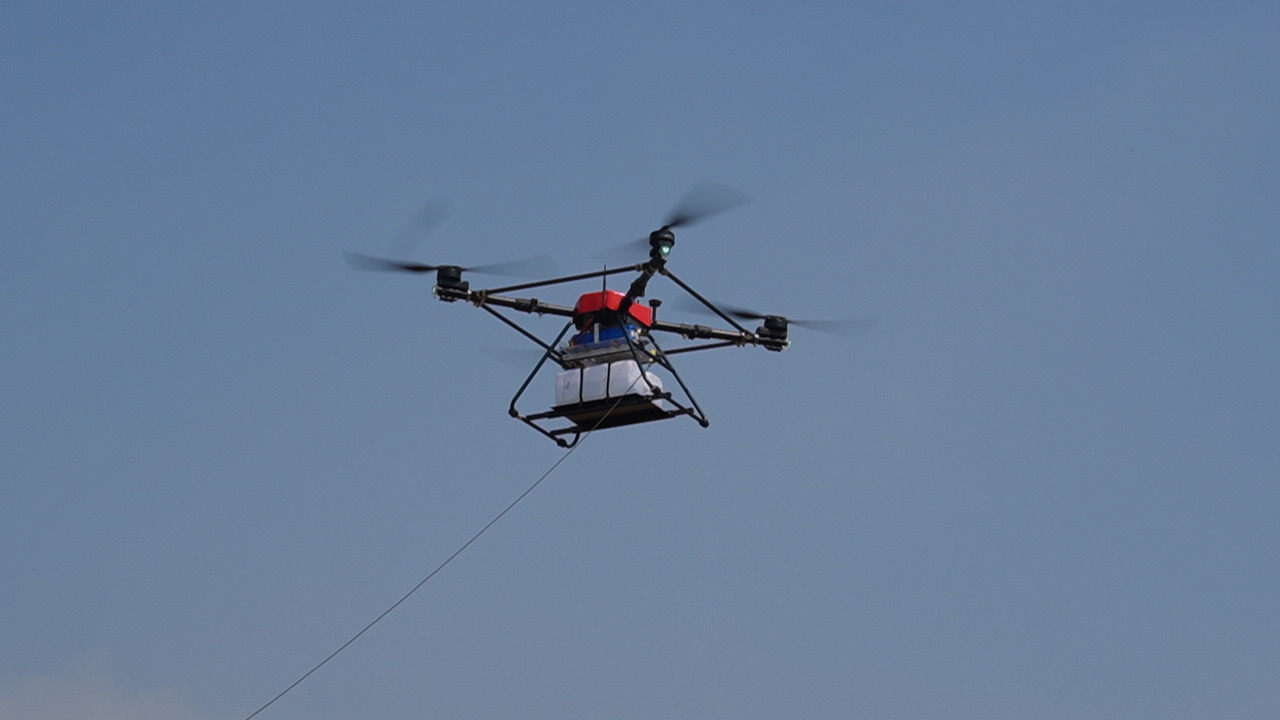

A tethered quadcopter powered from the ground through a special cable, built to stay in the air for hours, not minutes.
Overview

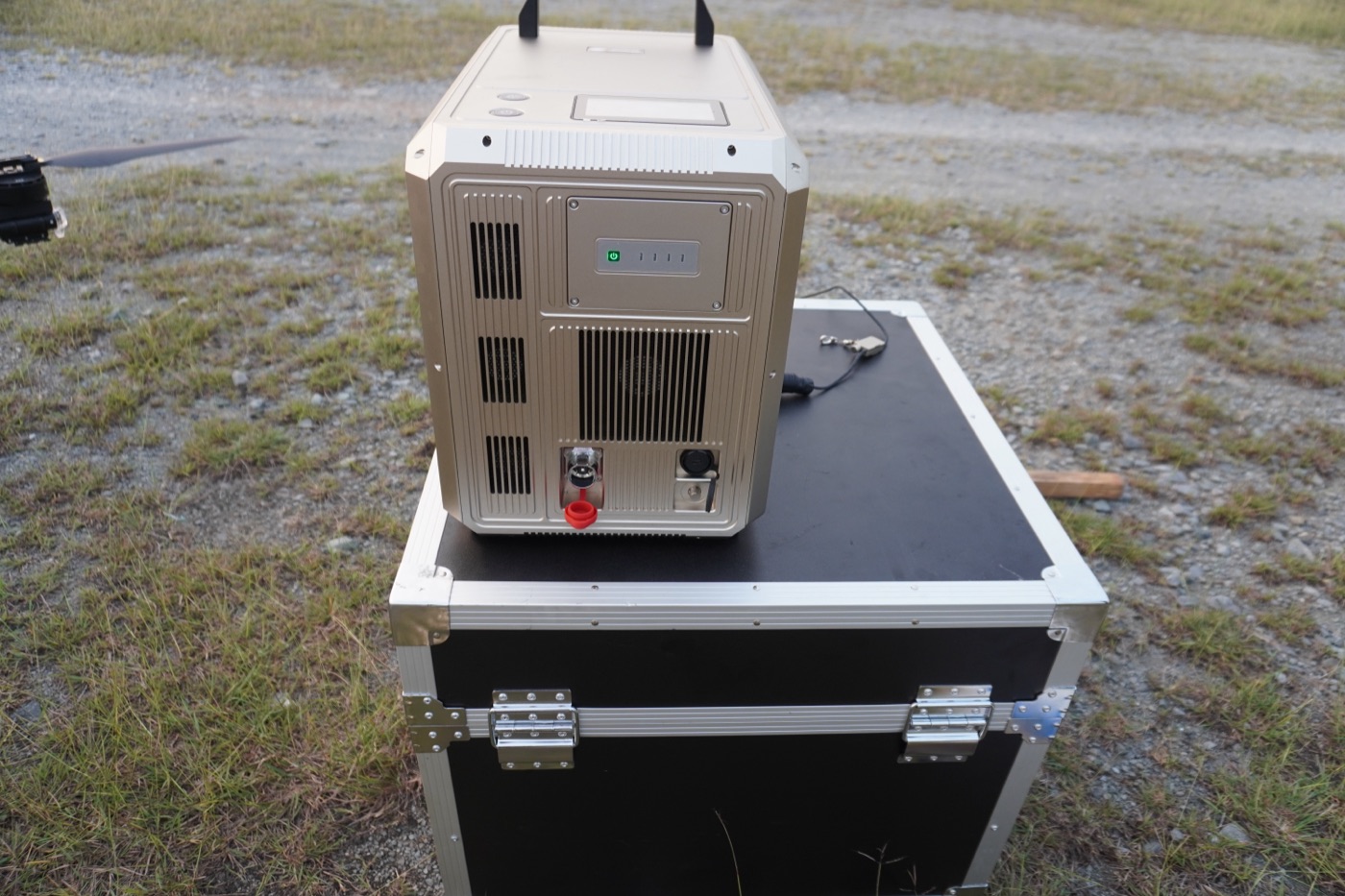

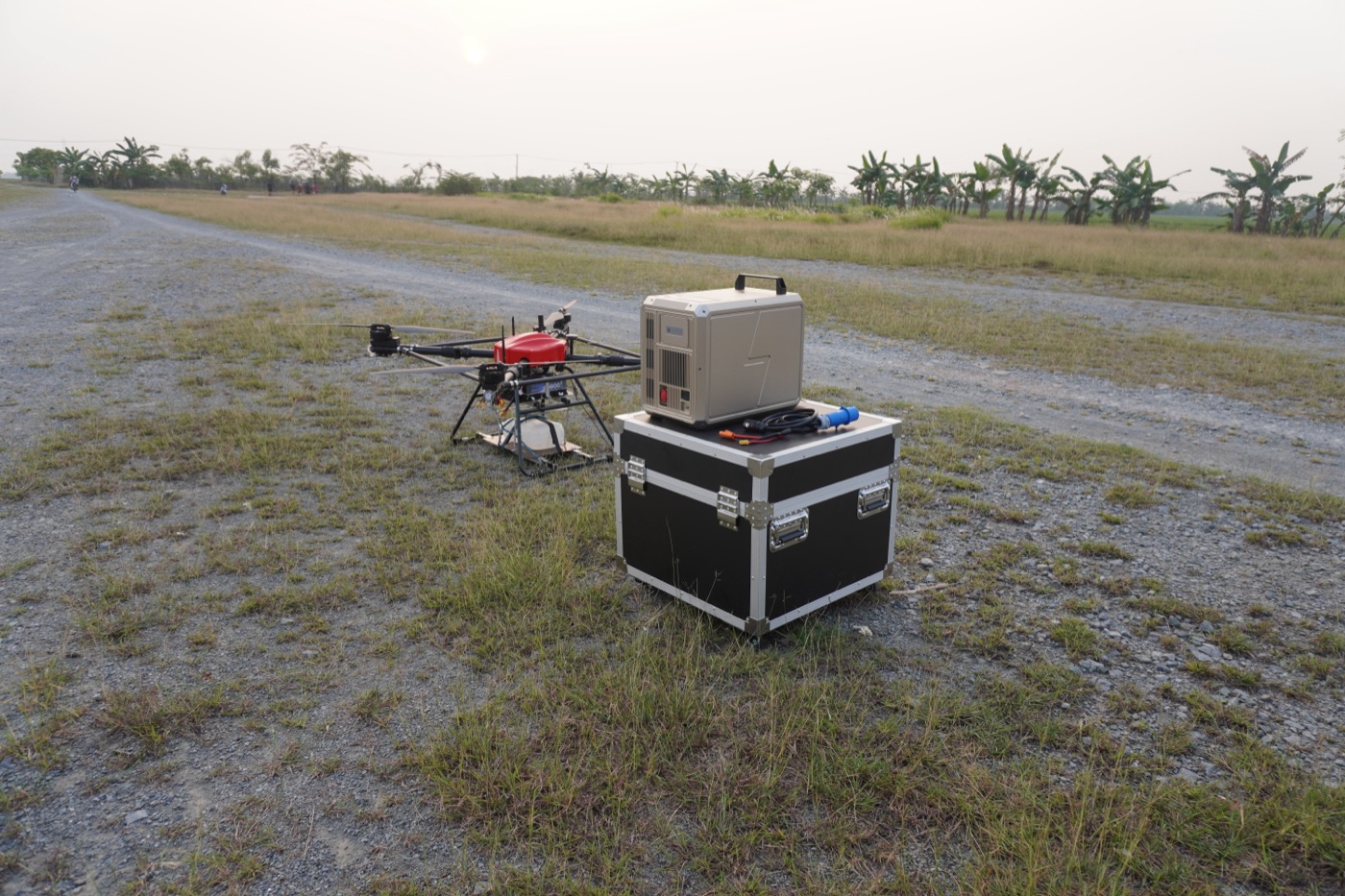

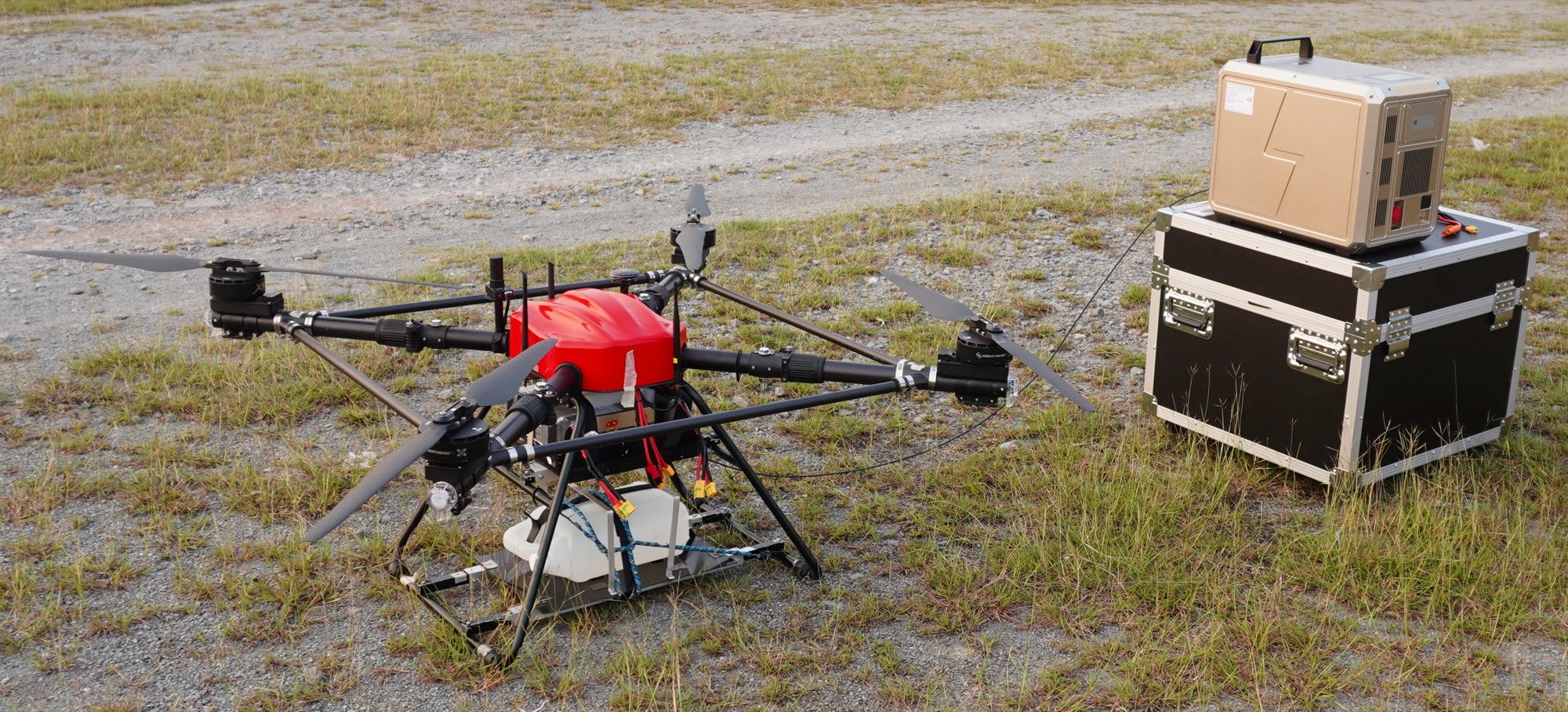

KTD-10 gets continuous power from a 5000 W generator on the ground through a 100 m tether cable. No battery swaps, so it can hold position over one point for long hours.
An on-board 12S 15 Ah lithium-ion back-up battery keeps the drone safe to land if ground power ever drops.
- Up to 5 hours of non-stop flight per session
- Carries up to 10 kg, such as a repeater radio or LED light
- Industrial grade autopilot with triple redundant IMU
Specifications
Tethered Drone KTD-10
| General | |
|---|---|
| Description | Multicopter with power supply from a generator on the ground using a special cable, so it can fly long hours. Quadcopter with 4 motors. |
| Maximum Take Off Weight (MTOW) | 25 kg |
| Dimension | Expanded size: 1100 × 1100 × 620 mm |
| Frame | Carbon fiber and aluminum |
| Motor & Propellers | 4 brushless motors, 100 rpm/V Propellers (quadcopter) 36″ |
| Power & Performance | |
| Cable length1 | 100 m (flying altitude max < 100 m) |
| Generator set | 5000 watts Fuel: gasoline |
| Battery back-up5 | Lithium-ion battery technology Capacity: 12S 15 Ah |
| Payload2 | Max. payload weight up to 10 kg Recommended ≤ 8 kg for long hours flying |
| Max flight time4 | Recommended to stop flying for about 20 minutes every 5 hours of flight, to keep the motors from overheating. |
| Wind tolerance3 | Wind resistance: 6 m/s maximum |
| Avionics & Payload | |
| Autopilot | Industrial grade flight controller with triple redundant IMU |
| Sensor | 3 (triple redundant) IMU, accelerometer, gyrometer, barometer, compass, GNSS, telemetry radio |
| GNSS system | High precision GNSS, dual redundant |
| Telemetry link & RC | 2.4 GHz or 5.8 GHz or 433 MHz or 915 MHz |
| Camera / payload | Small LED light |
| Mission planning | Mission Planner GCS / QGroundControl GCS (free license) |
| Package & Support | |
| Accessory | Standard accessory (RC, charger, GCS software) |
| Training | For 2–6 persons (pilots) |
| Warranty6 | 12 bulan (free service) |
| Instruction manual | Bahasa Indonesia |
Matriks batas operasional beban, suhu, dan durasi penerbangan non-stop
Sistem tether drone KTD-10: payload dan durasi terbang maksimum yang disarankan berdasarkan suhu udara ambient dan ketinggian terbang.
| Ketinggian terbang (AGL, meter) | Total payload* maks. yang disarankan (kg) | Eksternal payload maks. yang disarankan (kg) | Durasi terbang maks. yang disarankan (jam) |
|---|---|---|---|
| Suhu udara 18–23 °C | |||
| < 20 m | 100% · 8 kg | 5 kg | < 5 jam |
| 20–40 m | 90% · 7,2 kg | 4,2 kg | < 5 jam |
| 41–70 m | 80% · 6,4 kg | 3,4 kg | < 5 jam |
| Suhu udara 24–29 °C | |||
| < 20 m | 100% · 8 kg | 5 kg | < 4 jam |
| 20–40 m | 90% · 7,2 kg | 4,2 kg | < 4 jam |
| 41–70 m | 80% · 5,6 kg | 3,4 kg | < 4 jam |
| Suhu udara 30–32 °C | |||
| < 20 m | 100% · 8 kg | 5 kg | < 3 jam |
| 20–40 m | 90% · 7,2 kg | 4,2 kg | < 3 jam |
| 41–70 m | 80% · 5,6 kg | 3,4 kg | < 3 jam |
| Suhu udara 33–35 °C | |||
| < 20 m | 90% · 7,2 kg | 4,2 kg | < 0,75 jam |
| 21–40 m | 80% · 5,6 kg | 2,6 kg | < 0,75 jam |
| 41–70 m | 80% · 5,6 kg | 2,6 kg | < 0,5 jam |
| Suhu udara ≥ 36 °C — tidak disarankan untuk terbang | |||
* Payload total meliputi baterai back-up (3 kg) dan eksternal payload.
Penjelasan
- Panjang kabel maks. 100 m, batas ketinggian terbang maksimum drone direkomendasikan maksimum 70% dari panjang kabel tether.
- Payload meliputi baterai back-up dan eksternal payload. Long hours flying adalah durasi penerbangan non-stop > 1 jam. Berat payload berpengaruh terhadap durasi penerbangan, mengacu pada matriks batas operasional beban, suhu, dan durasi penerbangan non-stop di atas.
- Jika kecepatan angin mendekati 6 m/s, maka drone harus diturunkan di ketinggian aman, yaitu di ketinggian sekitar 5 meter untuk menghindari risiko crash. Jika kecepatan angin mencapai 6 m/s, maka drone tidak boleh diterbangkan.
- Performa durasi penerbangan bergantung pada berbagai faktor terutama kondisi cuaca, paparan sinar matahari langsung, suhu udara, kelembaban udara, kecepatan angin, dan beban payload. Maximum flying time diuji pada kondisi cuaca langit berawan, paparan sinar matahari langsung rendah, suhu udara ≤ 32 °C, kelembaban udara ≤ 80%, kecepatan angin ≤ 3 m/s, ketinggian terbang ±5 meter, serta eksternal payload 4 kg.
- Baterai back-up digunakan untuk persiapan landing apabila suplai power dari tether station drop, sehingga drone hanya mendapatkan suplai power dari baterai saja. Apabila suplai power dari tether station drop, maka drone harus segera diturunkan dan landing. Berat baterai back-up 3 kg.
- Garansi free service, di luar kerusakan spare parts akibat pemakaian. Hanya berlaku untuk jasa service saja, tidak termasuk biaya penggantian spare parts. Ketentuan lengkap mengenai garansi dan layanan purna jual diatur dalam Syarat & Ketentuan Garansi.
Disclaimer: Data spesifikasi dan performa merupakan hasil uji pada kondisi lingkungan acuan dan dapat bervariasi tergantung kondisi operasional aktual. Produsen berhak mengubah spesifikasi, desain, atau fitur produk sewaktu-waktu tanpa pemberitahuan terlebih dahulu. Pengoperasian di luar batas parameter SOP termasuk namun tidak terbatas pada payload, suhu udara, serta durasi terbang tanpa jeda pendinginan, berpotensi mempercepat degradasi komponen, membatalkan garansi, dan menjadi tanggung jawab pengguna. Produsen tidak menjamin keberhasilan misi tertentu dan tidak bertanggung jawab atas kerugian langsung/tidak langsung akibat penggunaan unit.
